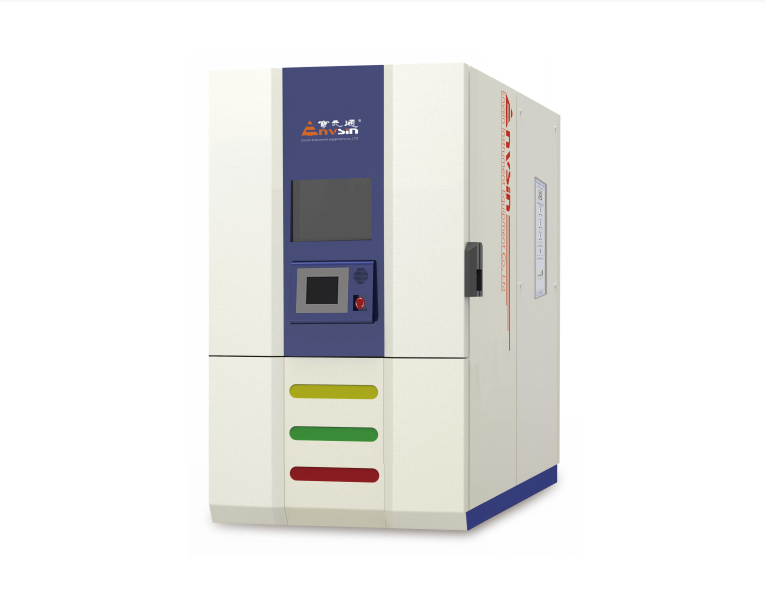

ETS450S2热应力速变试验箱本试验箱适用于考核整机装置、元器件、零部件等经受温度急剧变化的能力,该温度冲击试验能够了解试验样品一次或连续多次因温度变化而带来的影响。影响温度变化试验的主要参数为温度变化范围的高温和低温温度值、样品在高温和低温下的保持时间、以及试验的循环次数等因素。
本试验箱用于对非散热性试验样品和低散热性试验样品的试验。对于散热性试验样品的试验,其散热功率不能超过本试验箱制冷系统的控温制冷量,否则将会影响试验箱的温度转换速度及能力,建议试验样品的散热量低于300W。如用户有特殊需求,本公司可为您提供定制服务。
1.1、试验容积 | 50升 | |||
1.2、工作室尺寸 | 420×420×320mm(宽×深×高) | |||
1.3、整机外尺寸 | 约:1170mmx2600mmx2000mm (宽×深×高) 不含凸出部分,实际请以工程最终设计为准 | |||
1.4、供电电源 | AC380V±10%,50Hz±1三相四线+接地线(3/N/PE),接地电阻小于4Ω | |||
1.5、最大系统功率 | 约:24KW(实际请以工程最终设计为准) | |||
1.6、最大系统电流 | 约:40A(实际请以工程最终设计为准) | |||
2、主要技术参数 | ||||
2.1、工作室温度冲击试验参数 | 二箱试验法: 低温冲击温度范围:﹣40℃~﹣10℃ 高温冲击温度范围:+60℃~+150℃ | 备注: 1、均在空箱条件下(注明除外),按GB/T5170-2008测试。 2、在0℃~+60℃温度范围内,不支持执行设定温度冲击功能。 3、风冷型试验箱系在室温25℃时且通风良好条件下所测试数据;当35℃≥室温>25℃时,可正常使用,但低温范围、降温速率及热负载能力会受环境温度变化影响。 4、水冷型试验箱在水温≤28℃、水压在0.3MPa~0.6Mpa,进出水压差≥0.2Mpa条件下所测试数据。 | ||
温度均匀度:≤2℃ | ||||
温度波动度:±0.5℃ | ||||
温度偏差:±2℃ | ||||
2.2、工作室应力速变试验参数 | 低温速变温度范围:﹣20℃~﹣10℃ | |||
高温速变温度范围:60℃~100℃ | ||||
应力速变时间:<10sec(在出风口测量) | ||||
2.3、预热区温度设定 | 温度设定范围:+50℃~+200℃ (升温时间:室温→+200℃约40min) | |||
2.4、预冷区温度设定 | 温度设定范围:﹣80℃~+70℃ (降温时间:室温→﹣80℃约80min) | |||
2.5、温度恢复时间 | <5min(在出风口测量) | |||
2.6、温度转换时间 | <10sec | |||
2.7、满足试验标准 | 二箱试验法规范: 1、GB/T2423.22 2、MIL STD 202F,method 107G 3、IEC 60068-2-14,Test Na 4、BS 2011 5、DIN 40046,Test Na 6、JESD22-A101-A | |||
3、试验箱结构 |
本产品禁止:
● 易燃、易爆、易挥发、腐蚀性物品的试验或储存
● 具有生命体特征生物试样的试验或存储
● 带粒子辐射及强电磁干扰能力的试样的试验或存储
会引起高强度大比例形体膨胀的试样的试验或存储
负载条件要求:(为了确保试验真实有效,请您配合执行下述原则使用本试验箱)
● 每立方米工作室容积内放置负载的总质量不超过80KG
● 负载物理体积不大于工作室容积的2/5
● 垂直于内循环气流风向的任意截面上,试样负载的面积总和不应大于工作室该方向截面积的1/3,体积过大的试样负载会影响工作室的气流均衡和通畅
