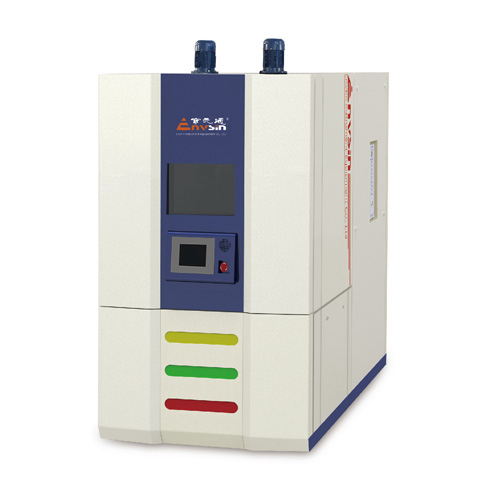

产品技术规格:
1、产品属性 | |||
1.1、试验容积 | 504升 | ||
1.2、工作室尺寸 | 800×700×900mm (宽×深×高) | ||
1.3、整机外尺寸 | 约:1300mmx3200mmx2500mm (宽×深×高) 不含凸出部分,实际请以工程最终设计为准 | ||
1.4、供电电源 | AC380V±10%,50Hz±1三相四线+接地线(3/N/PE),接地电阻小于4Ω | ||
1.5、最大系统功率 | 约:95KW | ||
1.6、最大系统电流 | 约:145A | ||
1.7、冷却方式 | 水冷却式(制冷机组) | ||
1.8、安装场地 | 1.8.1摆放场所地面平整,通风良好,不含易燃易爆、腐蚀性气体或粉尘; 1.8.2附近没有强电磁辐射源; 1.8.3设备附近备有排水地漏(距制冷机组2米以内,方便导排冷凝积水); 1.8.4场地地面承重能力不小于600kg/m2; 1.8.5场地提前配备符合试验箱要求的供电源; 1.8.6如试验箱有供水或供气要求,场地需提前配备; 1.8.7环境温度要求:①5℃~25℃保证最佳性能,25℃~35℃可以正常运行(针对风冷型试验箱); ②5℃~40℃可以正常运行(针对水冷型试验箱,但冷却水源系统设计需满足要求); 1.8.8环境湿度要求:≤85%RH; 1.8.9环境大气压要求:86KPa~106KPa; 1.8.10设备周围需留有适当的维护空间,如图所示: | ||
1.9、冷却水源 | 水温:5℃≤水温≤28℃可满足所有技术指标,28℃<水温≤33℃可正常使用(降温时间会有所变化);若水源为温度≤10℃的空调冰水,需做好防管路产生冷凝水的措施! | 1、如果试验箱采用风冷却设计,则不需冷却水源; 2、如果用户须新建冷却循环水系统,其冷却水塔规格≥50吨或冷水机组制冷量≥60KW(20℃时); 3、冷却水源系统符合GB50050-1995工业循环冷却水处理设计规范标准 | |
水流量:≥38吨/小时 | |||
水管直径:G2.5英寸×2 | |||
进水水压:0.3MPa~0.6MPa | |||
进出水压差:≥0.2MPa | |||
水质要求:满足GB50050-1995标准 | |||
2、主要技术参数 | |||
2.1、温度试验参数 | 温度范围:-70℃~+180℃ | ||
温度均匀度:±2.0℃ | |||
温度偏差:±2.0℃ | |||
温度波动度:±0.5℃ | |||
升温速率:≥10℃/min点到点线性,常压(-65℃~+125℃) 降温速率:≥10℃/min点到点线性,常压(-65℃~+125℃) | |||
2.2、温湿度气候试验参数 | 温度范围:+10℃~+90℃ 湿度范围:10%RH~98%RH 温湿度控制参考2.6~2.7《温湿度控制能力曲线图》 | ||
温度均匀度:±2.0℃ ; 湿度均匀度:±3.0%RH ; | |||
温度偏差:±2.0℃ ; 湿度偏差:±3.0%RH ; | |||
温度波动度:±0.5℃ ; 湿度波动度:±3.0%RH ; | |||
2.3、低气压试验参数 | 气压控制范围:常压~0.5KPa;可调可程控;低温(-55℃,2.7Kap) | ||
降压时间:<45min(常压~0.5KPa) | |||
控制精度: (常压~40KPa时)±2 KPa ; (40KPa~4KPa时) 目标值±5%; (4KPa~0.5KPa时)目标值±0.1KPa ; | |||
快速降压功能: 降压范围75.2KPa~18.8KPa ;降压时间<15sec ; (配备外部快速降压箱,标准机型快速降压箱容积小于1/5试验箱工作室)此功能为选配。 | |||
2.4、温度/低气压综合试验参数 | 降压温度恢复时间:<45min | ||
低气压温度偏差:<±5℃ | |||
低气压温度波动:≤±5℃(空箱,气压4KPa~40KPa时) ≤±10℃(空箱,气压0.5KPa~4KPa时) |
